Was ist in einem Verteilerkasten enthalten und welche Funktion haben die einzelnen Teile?

Was ist der Hauptzweck eines Verteilers?

Im Kern nimmt ein Verteiler eine Eingangsversorgung – einphasig oder dreiphasig, je nach Installation – und teilt sie in mehrere geschützte Ausgangsstromkreise auf, von denen jeder für das, was er speist, dimensioniert und ausgelegt ist: Beleuchtungsstromkreise, Steckdosen, feste Geräte, HVAC-Lasten oder spezielle Stromkreise für alles, was erheblichen Strom verbraucht.

Eine solche Lastenaufteilung dient nicht nur der administrativen Ordnung. Dies bedeutet, dass ein Fehler in einem Stromkreis – beispielsweise die Auslösung eines Steckdosenstromkreises aufgrund einer Überlastung – die Beleuchtung oder andere unabhängige Stromkreise, die sich dieselbe Platine teilen, nicht außer Kraft setzt. Das ist der praktische Nutzen der Stromkreistrennung und eine Kernanforderung der meisten Elektroinstallationsnormen, einschließlich IEC 61439, die den Bau und die Überprüfung von Niederspannungsschaltanlagen und -verteilungsbaugruppen regelt.

Das Gehäuse selbst erfüllt eine doppelte Aufgabe: Es beherbergt die internen Komponenten und bietet je nach IP-Schutzart gleichzeitig eine definierte Barriere gegen unbeabsichtigten Kontakt mit stromführenden Teilen, Staub und das Eindringen von Feuchtigkeit.

Die Skalierung verändert die interne Komplexität erheblich. Eine kleine Haushaltseinheit könnte ein Dutzend einpolige MCBs auf einer DIN-Schiene mit einem einfachen Hauptschalter enthalten. Ein Verteilerkasten, der eine Gewerbefläche oder einen industriellen Prozessbereich versorgt, verfügt möglicherweise über eine Sammelschienenleistung von Hunderten Ampere, über mehrere Unterverteilungswege und eine Mischung aus MCBs, RCBOs und sogar MCCBs für größere Stromkreise – alles erfordert eine sorgfältige Koordination, damit ein Fehler zuerst das nächstgelegene Schutzgerät auslöst, anstatt kaskadierend die Haupteinspeisung auszulösen und unnötigerweise den Haupteinspeiser auszulösen.

Das zugrunde liegende Prinzip bleibt unabhängig von der Größenordnung konstant: Die Versorgung erfolgt, wird in geschützte Stromkreise aufgeteilt und so organisiert, dass eine kompetente Person tatsächlich sicher arbeiten kann.

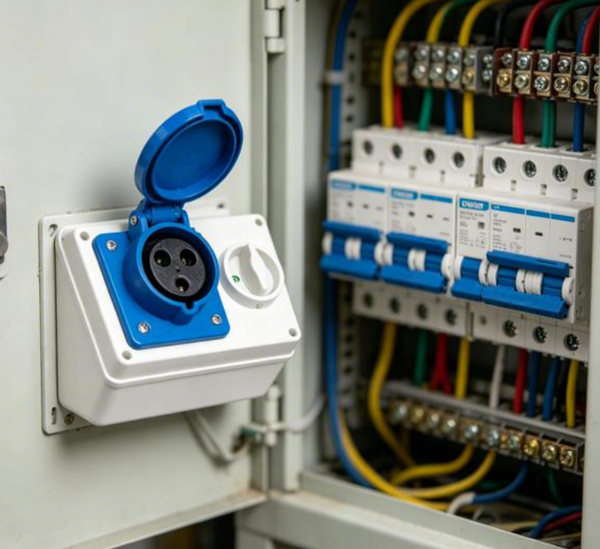

Welche Teile kommen häufig vor? Innenverteiler ?

Obwohl das Design variieren kann, finden sich in einem Verteiler häufig mehrere Arten von Komponenten. Jeder einzelne trägt dazu bei, wie elektrische Schaltkreise gesteuert oder geschützt werden.

Diese Teile sollten nicht als isolierte Elemente betrachtet werden. Sie sind als System angeordnet.

Der Hauptschalter bietet eine zentrale Möglichkeit zur Steuerung der Versorgung. Schutzgeräte befassen sich mit einzelnen Stromkreisen. Sammelschienen und Verbindungspunkte helfen bei der Verteilung elektrischer Verbindungen. Beschriftungen erleichtern das Verständnis der Anordnung.

Das Gehäuse vereint alles und sorgt für eine physische Trennung von der Umgebung.

Wie funktioniert der Hauptschalter in einem Verteiler?

Der Hauptschalter ist einer der am einfachsten zu verstehenden Teile.

Es bietet eine Möglichkeit, die in den Verteiler eintretende Stromversorgung zu steuern. Wenn der Schalter ausgeschaltet ist, kann die eingehende Versorgung von den von der Platine versorgten Stromkreisen getrennt werden.

Diese Funktion kann bei Wartungsarbeiten oder wenn die elektrische Anlage isoliert werden muss, nützlich sein. Es bietet dem Bediener einen zentralen Kontrollpunkt, anstatt dass einzelne Schaltkreise separat verwaltet werden müssen.

Auch die Stellung des Hauptschalters spielt eine Rolle. Es sollte leicht zu identifizieren und zu bedienen sein. Eine überfüllte oder schlecht angeordnete Tafel kann selbst einen einfachen Wechselvorgang weniger bequem machen.

Aus diesem Grund ist das interne Layout eng mit der Benutzerfreundlichkeit verbunden. Ein Verteilerkasten sollte nicht nur die notwendigen Teile enthalten. Diese Teile sollten auch so angeordnet sein, dass ihr Zweck deutlich wird.

Welche Rolle spielen Schaltkreisschutzgeräte?

Stromkreisschutzgeräte sind ein weiterer wichtiger Bestandteil der internen Anordnung.

Unterschiedliche Stromkreise können unterschiedliche Betriebsbedingungen aufweisen. Eine Schutzvorrichtung hilft zu reagieren, wenn sich ein elektrischer Zustand außerhalb des erwarteten Bereichs bewegt. Sein Zweck besteht darin, das Risiko einer Beschädigung des Stromkreises und der angeschlossenen Geräte zu verringern.

Diese Geräte sind im Allgemeinen einzelnen Stromkreisen zugeordnet. Wenn in einem Stromkreis ein Problem auftritt, kann die Schutzanordnung dazu beitragen, dessen Auswirkungen zu begrenzen, anstatt zuzulassen, dass sich das Problem auf alle mit der Platine verbundenen Stromkreise auswirkt.

Dies ist einer der Gründe, warum Verteiler in separate Stromkreise unterteilt sind. Ein Gebäude lässt sich einfacher verwalten, wenn Beleuchtung, Steckdosen, Geräte und andere elektrische Lasten unabhängig voneinander verwaltet werden können.

Auch die Anordnung der Schutzeinrichtungen hat Einfluss auf die Identifikation. Jeder Stromkreis sollte leicht von den anderen zu unterscheiden sein. Klare Etiketten können Benutzern helfen zu verstehen, welches Gerät zu welchem ​​Teil der Elektroinstallation gehört.

Für Wartungsteams kann diese einfache Organisation Zeit sparen. Sie können den relevanten Stromkreis identifizieren, ohne jede Verbindung durch die Platine verfolgen zu müssen.

Warum sind Sammelschienen in einem Verteiler wichtig?

Sammelschienen sind starre Kupfer- oder Aluminiumschienen, die durch eine Verteilertafel verlaufen und den Strom von der eingehenden Versorgung zu jedem ausgehenden Leistungsschalter transportieren. Ihre Größe und Anordnung wirken sich sowohl auf die elektrische Leistung als auch auf die physische Organisation innerhalb des Gehäuses aus.

Anstatt jeden einzelnen Leistungsschalter einzeln mit losen Leitern mit der Eingangsklemme zu verdrahten, bieten Sammelschienen einen durchgehenden Leiter mit ausreichender Nennleistung, auf den jeder Leistungsschalter zugreift – typischerweise über eine isolierte Stift- oder Gabelverbindung, abhängig vom Design des Sammelschienensystems. Dadurch wird das Kabelgewirr, das sonst das Gehäuse füllen würde, erheblich reduziert, und außerdem wird die Strombelastbarkeit auf der gesamten Platine standardisiert, da die Sammelschiene selbst für die volle erwartete Last der Platine ausgelegt ist, und nicht nur für die Drahtstärke, die gerade zu jedem einzelnen Leistungsschalter geführt wird.

Der Stromnennwert der Sammelschiene muss der Summe der Anforderungen der angeschlossenen Stromkreise entsprechen oder diese übertreffen, wobei je nach Installationstyp ein Spielraum für die Berücksichtigung des Diversitätsfaktors besteht – ein Detail, das während des Entwurfs berechnet wird und nicht anhand der physischen Größe des Gehäuses angenommen wird.

Die physische Anordnung der Sammelschienen beeinflusst auch die spätere Bearbeitung der Platine. Ein sauberer, gut unterstützter Stromschienenverlauf mit deutlich sichtbaren Verbindungspunkten ermöglicht es einem Techniker, Strompfade visuell zu verfolgen. Eine beengte Anordnung, bei der sich Sammelschienen- und Leistungsschalteranschlüsse umständlich überlappen, erschwert die Einhaltung einer Sichtprüfung – und eines sicheren Arbeitsabstands – erheblich, was für die Einhaltung der Arbeitsabstandsanforderungen für Niederspannungsschaltanlagen gemäß den nationalen Verkabelungsvorschriften von direkter Bedeutung ist.

Wie sind Neutral- und Erdverbindungen organisiert?

Neutral- und Erdverbindungen sind wichtige Bestandteile vieler Verteileranordnungen.

Der Neutralleiter-Anschlusspunkt bietet einen organisierten Standort für Neutralleiter verschiedener Stromkreise. Anstatt diese Leiter im gesamten Gehäuse zu verteilen, können sie in einem klar definierten Bereich gruppiert werden.

Der Erdungspunkt dient einem anderen Zweck. Es bietet einen gemeinsamen Standort für Schutzleiter und hilft, diese Verbindungen organisiert zu halten.

Obwohl die beiden Verbindungssysteme unterschiedliche Funktionen haben, profitieren beide von einer eindeutigen Identifizierung.

Eine gute Organisation verringert das Risiko von Verwirrung bei Inspektion oder Wartung. Beschriftungen und physische Trennung können Benutzern dabei helfen, zu erkennen, welche Anschlüsse zu welchem ​​Teil des elektrischen Systems gehören.

Dies ist besonders nützlich, wenn eine Platine viele ausgehende Schaltkreise enthält. Mit zunehmender Anzahl an Verbindungen wird eine einfache Organisation immer wertvoller.

Warum ist das Gehäuse genauso wichtig wie die internen Komponenten?

Sobald die internen Komponenten sortiert sind, kann man das Gehäuse leicht als Nebensache behandeln, aber seine Spezifikation wirkt sich direkt auf die Sicherheit und die langfristige Nutzbarkeit aller darin enthaltenen Elemente aus.

Die IP-Bewertung ist der erste wirkliche Entscheidungspunkt. Eine Platine, die in einem trockenen Innen-Technikraum installiert wird, benötigt möglicherweise nur IP20 (Schutz vor Fingerkontakt und dem Eindringen kleiner Gegenstände). Eine Platine, die im Freien, in einem Waschbereich oder in einer staubigen Industrieumgebung installiert wird, benötigt eine Schutzart wie IP65 oder höher, was abgedichtete Kabeleinführungen, abgedichtete Türen und im Allgemeinen eine robustere Konstruktion mit sich bringt – Spezifikationen, die an die tatsächliche Installationsumgebung angepasst werden müssen und nicht standardmäßig auf billige oder leicht erhältliche Produkte zurückgegriffen werden müssen.

Der interne Arbeitsraum ist der zweite wichtige Aspekt, der in der Entwurfsphase leicht unterschätzt wird. IEC 61439 und nationale Verkabelungsvorschriften legen genau aus diesem Grund Abstände um spannungsführende Teile und den Arbeitsraum vor einer Verteilertafel fest: Zu viele Stromkreise in einem zu kleinen Gehäuse unterzubringen, sieht nicht nur unordentlich aus, sondern stellt bei künftigen Inspektions- oder Änderungsarbeiten eine echte Schwierigkeit (und ein Sicherheitsrisiko) dar, wenn jemand genügend physischen Raum benötigt, um sicher an spannungsführenden Sammelschienen und Klemmen arbeiten zu können.

Die richtige Gehäusegröße von Anfang an – nicht nur unter Berücksichtigung der heutigen Schaltkreiszahl, sondern auch einer sinnvollen zukünftigen Erweiterung – erspart in der Regel erheblich mehr Aufwand als der Versuch, später eine größere Platine nachzurüsten, wenn bereits jeder verfügbare Platz auf der DIN-Schiene belegt ist.

Wie wirkt sich das interne Layout auf Wartung und Inspektion aus?

Ein Verteiler kann über längere Zeiträume geräuschlos arbeiten. Das bedeutet nicht, dass seine interne Organisation ignoriert werden kann.

Wartungsarbeiter müssen möglicherweise Verbindungen überprüfen, Stromkreise identifizieren, Schutzvorrichtungen überprüfen oder Teile einer Installation isolieren. Ein klares internes Layout kann diese Aufgaben einfacher machen.

Mehrere Designüberlegungen können zu einer einfacheren Wartung beitragen:

1. Eindeutige Komponentenidentifikation
   Jede Hauptkomponente sollte einen verständlichen Zweck haben. Schaltkreisetiketten können Benutzern dabei helfen, ein internes Gerät mit der Ausrüstung oder dem Bereich zu verbinden, den es versorgt.
2. Logische Komponentenanordnung
   Zugehörige Komponenten sollten in geordneter Weise positioniert werden. Eine logische Reihenfolge kann das Verständnis der Tafel erleichtern.
3. Zugängliche Verbindungspunkte
   Anschlüsse sollten bei autorisierten Wartungsarbeiten nicht unnötig schwer zugänglich sein.
4. Geeigneter Innenraum
   Durch die Aufteilung sollte unnötiges Gedränge vermieden werden. Der Arbeitsraum innerhalb des Gehäuses kann Einfluss darauf haben, wie einfach Inspektionsaufgaben durchgeführt werden können.
5. Klare Trennung
   Verschiedene Arten von Verbindungen und Komponenten können von einer klaren physischen Organisation profitieren.

Diese Punkte sind besonders relevant, wenn Verteiler in Gewerbegebäuden, Werkstätten, Immobilienprojekten und Einrichtungen eingesetzt werden, in denen die elektrische Wartung zum regulären Betrieb gehört.

Was sollten Hersteller bei der Gestaltung eines Verteilerinnenraums beachten?

Die interne Struktur sollte mit der beabsichtigten Anwendung beginnen.

Ein Hersteller muss wissen, für welche Art von Elektroinstallation die Platine geeignet ist. Die Anzahl der Stromkreise, die erwartete Verwendung, die Installationsumgebung, der Wartungsbedarf und die bevorzugte Betriebsanordnung können alle Einfluss auf das interne Design haben.

Folgende Fragen können den Planungsprozess mitgestalten:

Ein gutes Innendesign sollte auch die Beziehung zwischen einzelnen Teilen berücksichtigen.

Beispielsweise müssen Schutzgeräte ihren jeweiligen Stromkreisen zugeordnet werden. Verbindungspunkte müssen so angeordnet werden, dass die Leiter ohne unnötige Verwirrung organisiert werden können. Die Etiketten müssen mit der physischen Anordnung übereinstimmen.

Dadurch entsteht eine Nutzbarkeitskette. Die Komponente erfüllt ihre Funktion, das Layout unterstützt diese Komponente und das Gehäuse bietet den Raum und Schutz, den die gesamte Anordnung benötigt.

Könnte die Gestaltung von Verteilertafeln stärker auf Benutzerfreundlichkeit ausgerichtet werden?

Elektrische Geräte werden oft im Hinblick auf Schutz und Leistung diskutiert. Auch die Benutzerfreundlichkeit verdient Aufmerksamkeit.

Ein Verteiler wird von Menschen genutzt. Installateure arbeiten während der Installation damit. Das Wartungspersonal kann es später überprüfen. Gebäudebetreiber müssen möglicherweise einen Stromkreis identifizieren oder isolieren.

Das bedeutet, dass das Board Informationen durch seine physische Anordnung kommunizieren sollte.

Ein klar gekennzeichneter Stromkreis ist leichter zu erkennen. Eine geordnete Gruppe von Schutzeinrichtungen ist leichter zu verstehen. Zugängliche Anschlussbereiche lassen sich einfacher umgehen. Ein passendes Gehäuse macht die gesamte Anordnung praktischer.

Dieser Fokus auf Benutzerfreundlichkeit kann auch die Produktauswahl beeinflussen. Käufer blicken möglicherweise über das bloße Vorhandensein interner Komponenten hinaus und achten auf die Organisation der Platine.

Die Frage ist nicht mehr nur: „Welche Teile befinden sich im Verteiler?“

Es kann auch lauten: „Wie gut arbeiten diese Teile innerhalb der Platine zusammen?“

Dieser Umdenken verleiht dem internen Design eine wichtigere Rolle in der modernen Elektroverteilung. Ein Verteiler ist ein funktionierender Teil einer Elektroinstallation und sein Wert hängt nicht nur von den darin enthaltenen Komponenten ab, sondern auch davon, wie klar und praktisch diese Komponenten angeordnet sind.
